CMF / CMF-ECO Cambiador continuo de tamiz con émbolo

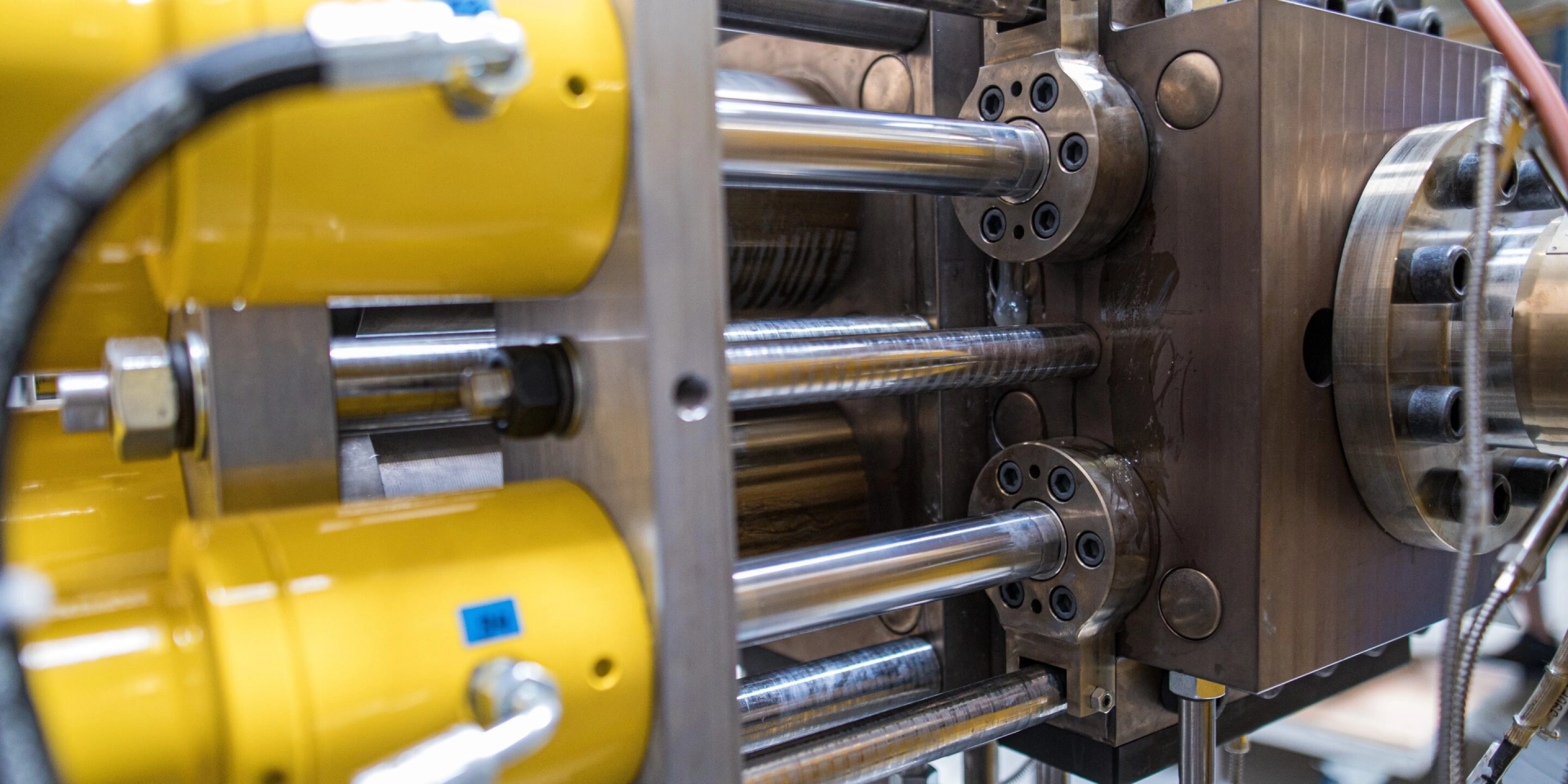

La masa fundida con impurezas fluye por dos émbolos de soporte del tamiz en una carcasa de filtro calentada, a través de canales de masa fundida divididos.

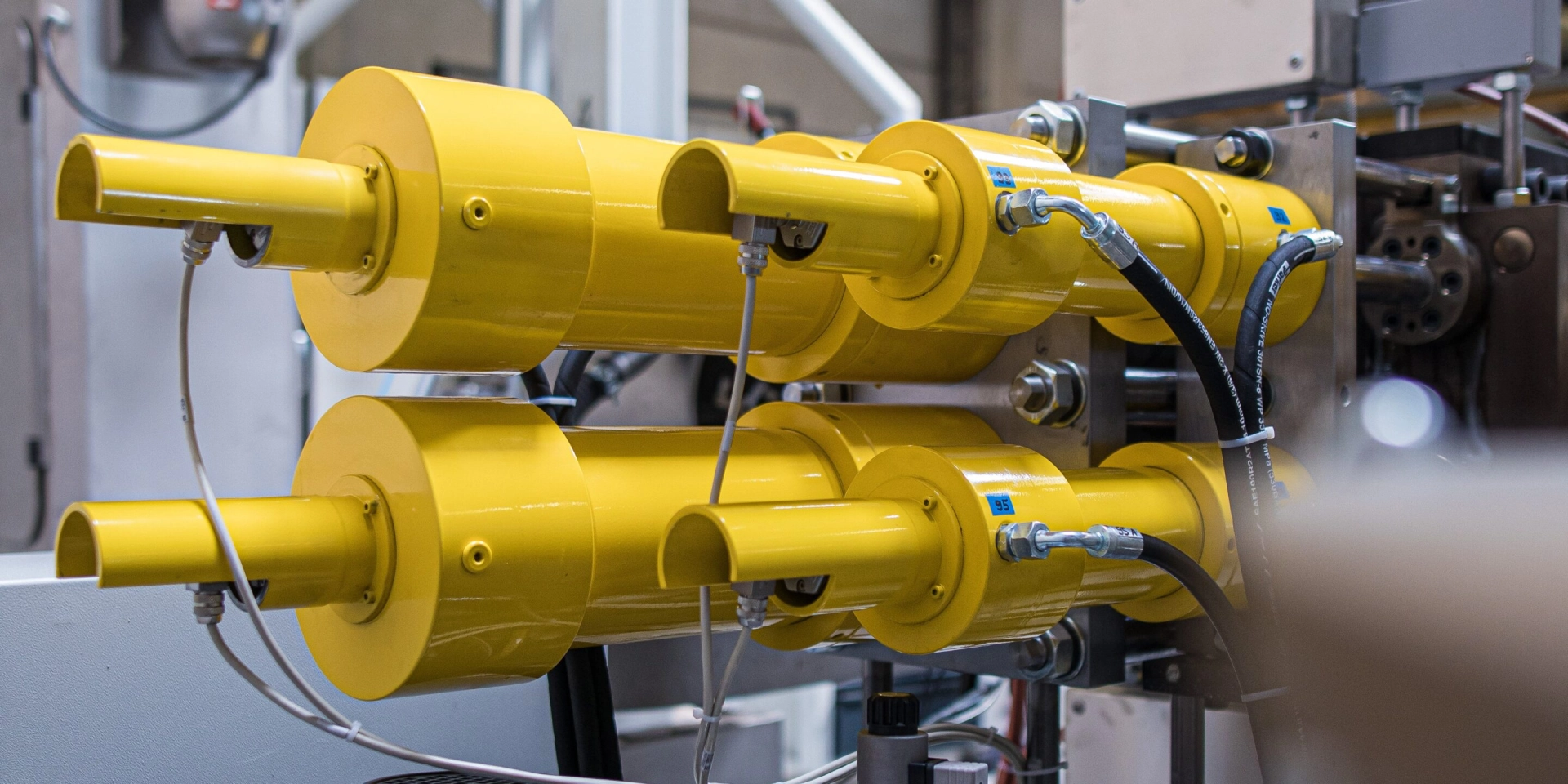

Si se requiere un cambio de filtro, primero se desplaza uno de los dos émbolos de soporte del tamiz fuera de la carcasa. Ahora es posible cambiar el filtro y, a continuación, el émbolo de soporte del tamiz vuelve a desplazarse al interior de la carcasa. Durante el cambio de filtro, todo el flujo de masa fundida se dirige al filtro que queda dentro de la carcasa. A continuación, el filtro del segundo soporte del tamiz se cambia de la misma forma. El sistema hidráulico para desplazar los émbolos de soporte del tamiz puede manejarse de forma manual o automática.

En la versión CMF-ECO se prescinde de la opción de reequipamiento del sistema de lavado por contracorriente.

Filtro BritAS  ø del tamiz [mm] Área de filtrado [cm2] Rendimiento [kg/h]
CMF-2/030 ECO 30 2 x 7 15 – 30
CMF-2/046 ECO 46 2 x 17 30 – 70
CMF-2/058 ECO 58,3 2 x 27 50 – 100
CMF-2/076 ECO 76,3 2 x 45 80 – 195
CMF-2/096 ECO 96,3 2 x 72 130 – 290
CMF-2/116 ECO 116,3 2 x 106 190 – 430
CMF-2/125 ECO 125 2 x 122 220 – 490
CMF-2/148 ECO 148,3 2 x 172 310 – 690
CMF-2/176 ECO 176,3 2 x 244 430 – 980
CMF-2/200 ECO 200 2 x 314 560 – 1260
CMF-2/230 ECO 230,3 2 x 417 750 – 1670
CMF-2/250 ECO 250 2 x 491 880 – 1960
CMF-2/300 ECO 300 2 x 707 1270 – 2830
CMF-2/340 ECO 340 2 x 908 1630 – 3600
CMF-2/400 ECO 400 2 x 1257 2260 – 5030
CMF-2/058 58,3 2 x 27 50 – 100
CMF-2/076 76,3 2 x 45 80 – 195
CMF-2/096 96,3 2 x 72 130 – 290
CMF-2/116 116,3 2 x 106 190 – 430
CMF-2/125 125 2 x 122 220 – 490
CMF-2/148 148,3 2 x 172 310 – 690
CMF-2/176 176,3 2 x 244 430 – 980
CMF-2/200 200 2 x 314 560 – 1260
CMF-2/230 230,3 2 x 417 750 – 1670
CMF-2/250 250 2 x 491 880 – 1960
CMF-2/300 300 2 x 707 1270 – 2830
CMF-2/340 340 2 x 908 1630 – 3600
CMF-2/400 400 2 x 1257 2260 – 5030

Los valores de rendimiento están influidos esencialmente por el material, la viscosidad, la finura del filtro y el grado de contaminación.

Aplicaciones

  • Todoterreno. Filtrado de residuos industriales y de producción.
  • Versátil. Para poliolefinas y gran cantidad de plásticos técnicos.



  • Muy resistente. Hasta temperaturas de 350° C.
  • Flexible. Hasta presiones de 350 bar.

Ventajas

  • Eficiente. Sin espacios muertos en la geometría del canal.
  • Práctico. Estructura simple y robusta.



  • Rápido. Tiempo de pausa reducido.
  • Constante. Sin interrupciones de la producción.

Opciones

  • Calentamiento mediante fluido
  • Calentamiento mediante vapor



  • Versión para alta temperatura
  • Versión CMF-ECO
