ABMFFiltro de masa fundida con cinta automático

Regranulado de gran calidad con costes operativos reducidos, todo ello en un proceso completamente automático.
Esto es lo que caracteriza al filtro de masa fundida con cinta automático de BritAS GmbH

Regranulado de gran calidad con costes operativos reducidos, todo ello en un proceso completamente automático. Esto es lo que caracteriza a la serie ABMF (filtro de masa fundida con cinta automático) de la empresa alemana BritAS GmbH.

Para filtrar eficazmente las impurezas de los residuos de plástico, el filtro BritAS introduce automáticamente un tejido de tamiz nuevo cada vez que se cambia el filtro. Como resultado, la calidad del regranulado se mantiene constantemente alta y las impurezas salen de la máquina con muy poca pérdida de masa fundida. Un acumulador intermedio para el plástico fundido permite que la extrusora anterior siga funcionando permanentemente.

  • AMBF: filtro de masa fundida con cinta automático clásico con acumulador intermedio de masa fundida y una superficie de tamiz de hasta 1600 cm2.
  • ABMF-C Continuous: la disposición con acumulador doble garantiza un flujo continuo de la masa fundida.
  • ABMF-BV Before Venting: Filtrado fino adicional antes de la desgasificación.
  • ABMF-TH: Superficie de filtro muy grande de dos unidades de filtro filtrantes conectadas mediante un adaptador de masa fundida.

Los filtros de masa fundida ABMF pueden reequiparse para pasar de discontinuos a continuos.

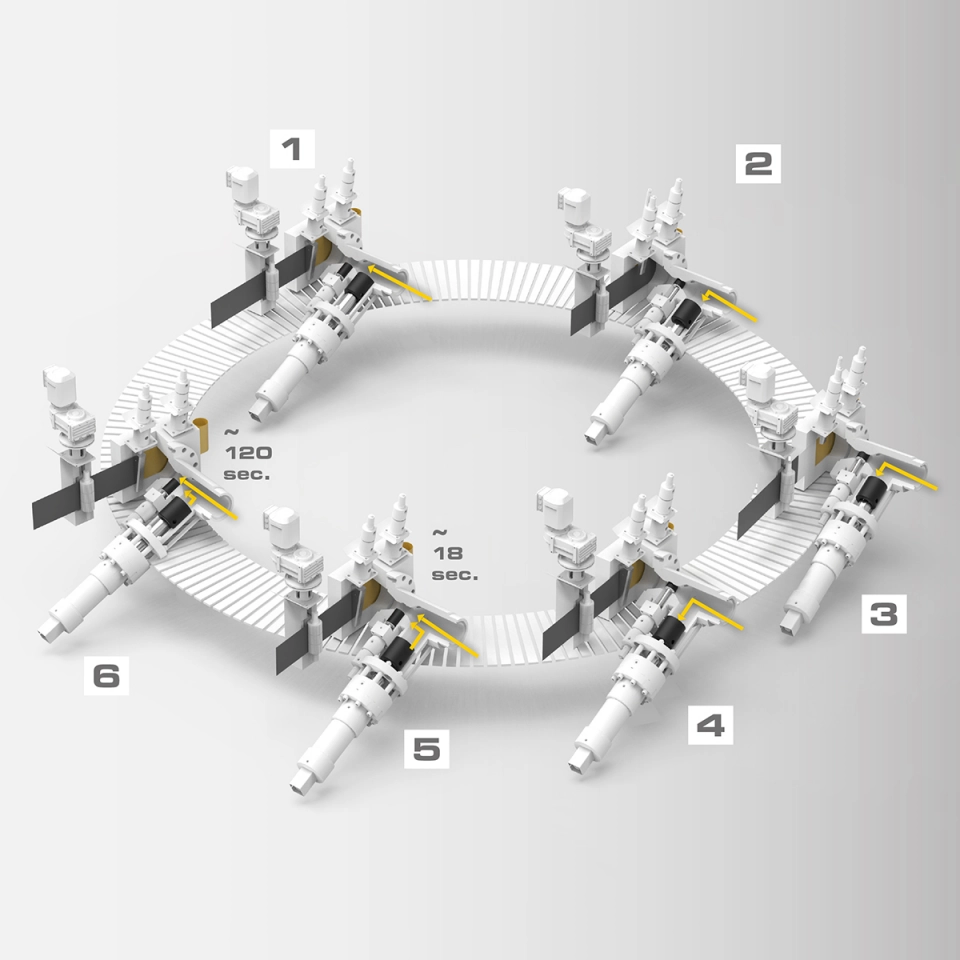

1.
Transporte continuo de la masa fundida a través del tamiz. Al alcanzar la presión límite ajustable antes del tamiz se inicia el cambio de tamiz totalmente automático.

2.
La válvula se cierra; el espacio previo al tamiz se queda sin presión. El plástico fundido mueve el émbolo del acumulador hacia abajo, aumentando de esta forma el volumen de almacenamiento intermedio. Las cuñas se abren simultáneamente, soltando así la fijación de la cinta del tamiz.

3.
Los cilindros de transporte accionados desplazan la cinta del tamiz hasta volver a situar un tejido de tamiz limpio en la zona del filtro.

4.
Las cuñas cierran; la cinta del tamiz queda de nuevo fijada y sellada.

5.
La válvula se abre; el acceso de la masa fundida a la zona del filtro queda libre.

6.
El émbolo del acumulador se desplaza hacia arriba a una velocidad ajustable y, de esta forma, dosifica la cantidad de material alojada durante el cambio de tamiz. Cuando el émbolo del acumulador alcanza la posición final superior finaliza el proceso de cambio de tamiz.

Sus ventajas

  • Automatizado. Filtrado completamente automático.
    El sistema mecánico del filtro y el control se combinan para garantizar un funcionamiento totalmente automático, práctico y económico.
  • Limpio. Grandes finuras de filtrado.
    Es posible usar hasta tres cintas de tamiz simultáneamente. Esto permite una adaptación exacta de diferentes finuras de filtrado. Permanente. Funcionamiento de la extrusora durante el avance de la cinta del tamiz.
    Gracias al almacenamiento intermedio del plástico fundido, la extrusora puede seguir funcionando incluso durante el avance del tamiz, lo que garantiza la seguridad del proceso.
  • Eficaz. Niveles de rendimiento extremadamente altos.
    El nuevo diseño de la placa de apoyo (consistente en una rejilla y una placa perforada) garantiza un mayor paso de material y, por tanto, una menor acumulación de presión y un procesamiento más suave.
  • Perfecto. Plástico fundido homogéneo.
    El canal de flujo optimizado vuelve a mejorar significativamente el flujo de la masa fundida sin someter al material a esfuerzos excesivos.
  • Eficiente. Costes operativos muy reducidos.
     Además del funcionamiento automático del filtro con una elevada capacidad de procesamiento del plástico, el uso de cintas de tamiz con tejido de trencilla garantiza un alto rendimiento con bajos costes operativos.



Imágenes de simulaciones:
BritAS utiliza las simulaciones como base para la optimización de sus productos; ejemplo de ello es la optimización de la rejilla y la placa perforada

Flujo uniforme a través de la placa perforada del tamiz
Velocidad de flujo
Distribución del flujo

Materiales de filtrado

Utilizable para residuos plásticos posconsumo y posindustriales, así como para las láminas de uso agrícola.

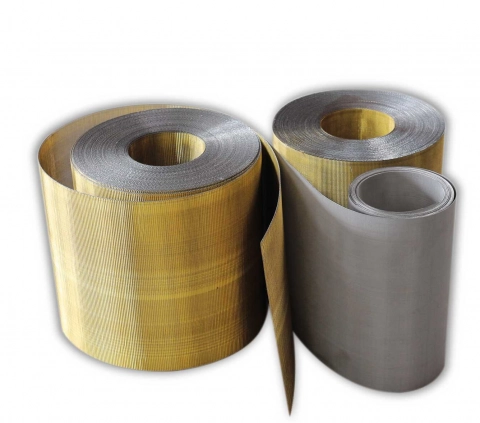

Cintas de tamiz

En función de las preferencias de cada cliente son posibles diferentes materiales, dimensiones, tipos de malla y resistencias a la tracción.

  • Rollo de cinta del tamiz:
    20 – 25 kg, longitud del rollo hasta 50 m
  • Finuras de filtrado:
    desde 50 µm hasta 950 µm
  • Es posible el uso simultáneo de hasta tres cintas de tamiz de diferentes aberturas de malla

Datos técnicos

  • Comprobado. Las mejores propiedades de regranceado, comprobadas según la norma EN 15343ff.
  • Comprobado. Desarrollo de productos con la ayuda de simulaciones.
  • Manejo sencillo. Cómodo manejo del filtro desde la unidad central.
  • Práctico. Mantenimiento sencillo.
  • Resultados garantizados. Procesamiento optimizado y parámetros del proceso estables.
  • Resultado excelente. Posibilidad de cambio de tamiz hasta cada 2 min.

Filtro BritAS

Superficie de filtro [cm2]

Volumen de almacenamiento [litros]

Expulsión máx. [kg/h]

ABMF-0570-07

570

7

-900

ABMF-0570-09

570

9

-1200

ABMF-0570-12

570

12

-1500

ABMF-0750-09

750

9

-1200

ABMF-0750-12

750

12

-1500

ABMF-1050-09

1050

9

-1200

ABMF-1050-12

1050

12

-1500

ABMF-1050-15

1050

15

-2000

ABMF-1050-19

1050

19

-2500

ABMF-1600-12

1600

12

-1300

ABMF-1600-15

1600

15

-1600

ABMF-1600-19

1600

19

-2000

ABMF-1600-25

1600

25

-2700

*Valores de rendimiento para LDPE dependiendo del material y del grado de impurezas.

THE CLEAN WAY.

  • rPellets de gran calidad
  • Costes operativos reducidos
  • Completamente automático
  • Diseño modular y tecnología de plataforma
  • Perfecto para láminas de uso agrícola
  • El filtro para aplicaciones de posconsumo.

La menor pérdida de masa fundida de todas las tecnologías de filtrado (menos del 1 %)
