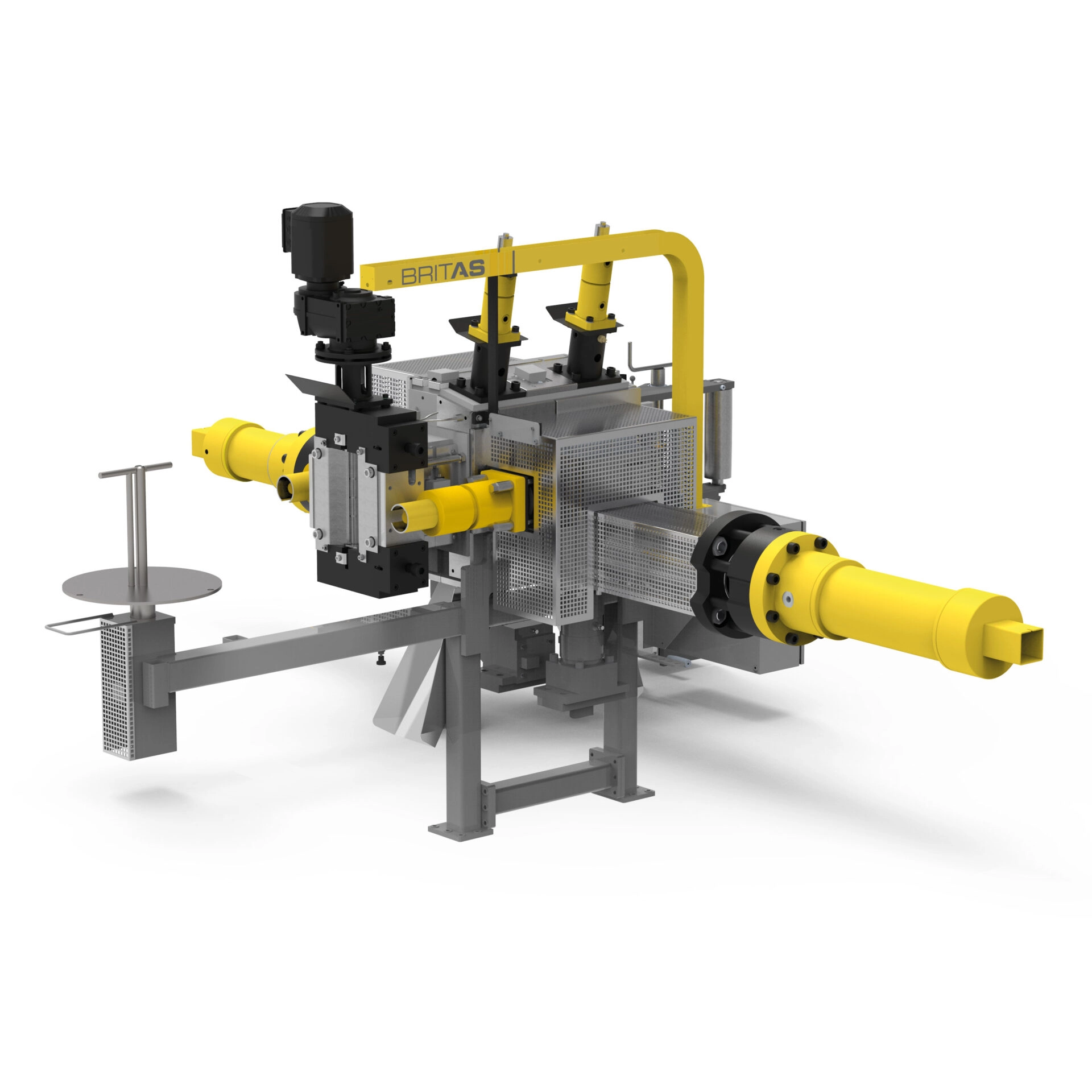

ABMF-BV-CAutomatischer Band Schmelze Filter mit Feinfiltrierung

Beim ABMF-BV-C Before Venting läuft vor der Entgasung noch ein Feinfiltrierungsprozess.

Um Verschmutzungen effektiv und effizient aus Kunststoffabfällen zu filtern, wird beim BritAS Filter das Siebgewebe vollautomatisch eingebracht. Dadurch bleibt die Qualität des Regranulats konstant hoch und der Schmutz wird mit sehr geringem Schmelzeverlust aus der Maschine ausgetragen. Mittels Zwischenpuffer für die Kunststoffschmelze läuft der vorgeschaltete Extruder permanent weiter.

Filtrier-Materialien

Einsetzbar für post-consumer und post-industrielle Kunststoffabfälle sowie Agrarfolien.

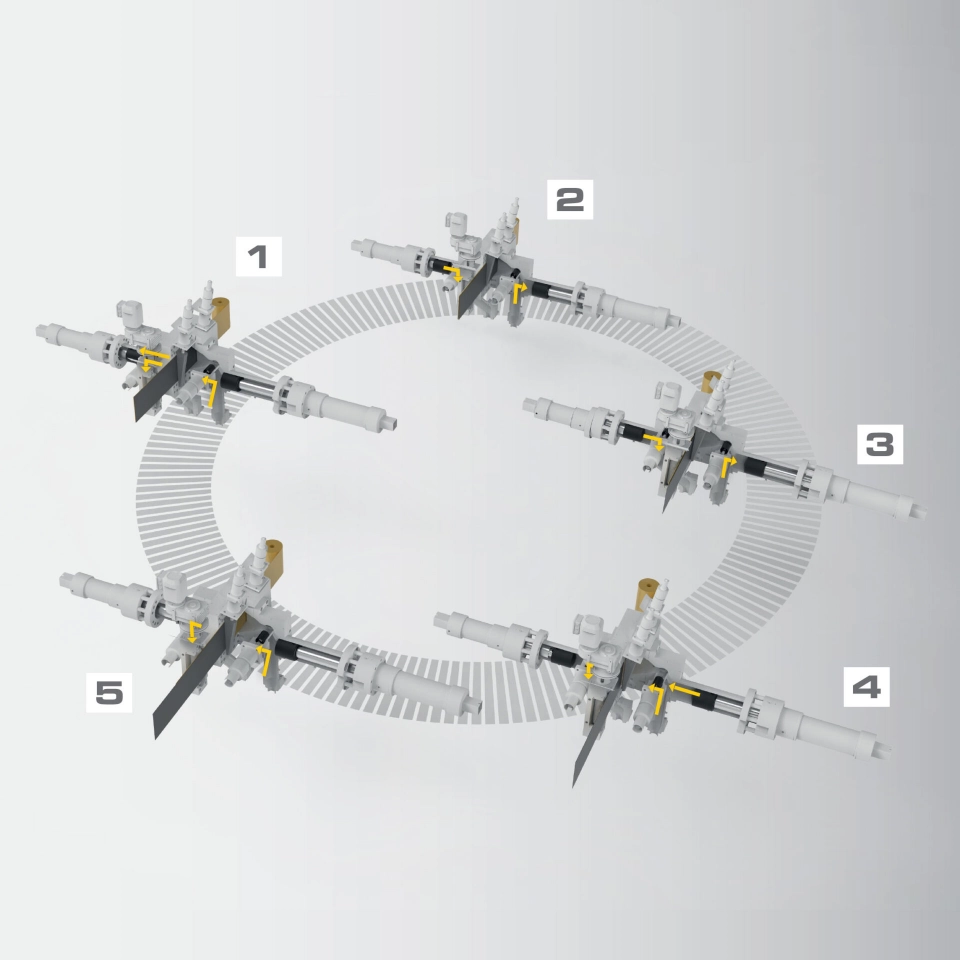

  1. Kontinuierlicher Schmelzefluss durch das Sieb. Vor Erreichen des eingestellten Grenzdruckes vor dem Sieb wird der hintere Speicher mit Schmelze gefüllt.
  2. Einleitung des vollautomatischen Siebwechsels bei Erreichen des einstellbaren Grenz-drucks vor dem Sieb. Beide Ventile (vorne und hinten) schließen und Raum im Filterkopf wird drucklos. Kunststoffschmelze vom Extruder kommend bewegt vorderen Speicherkolben nach unten und vergrößert so das Puffervolumen hinten. Der hintere Speicherkolben fördert parallel die davor gespeicherte Schmelze in Richtung Granulierung (= kontinuierlicher Schmelzefluss). Keile öffnen parallel und lösen Siebbandfixierung.
  3. Siebband wird über angetriebene Transportwalzen weiter geführt, bis wieder sauberes Siebgewebe in der Filterzone ist.
  4. Keile schließen und Siebband ist wieder fixiert und abgedichtet. Ventile vorne und hinten öffnen und Schmelze fließt wieder in Filterzone.
  5. Der vordere Speicherkolben fährt mit einstellbarer Geschwindigkeit nach oben und dosiert so die Materialmenge zu, die während des Siebwechsels aufgenommen wurde. Sind beide Speicherkolben vorne und hinten wieder in oberer Endlage, ist der Siebwechselvorgang abgeschlossen.

Filter-Parameter

  • Geprüft. Nach EN 15343ff geprüfte, beste Regranulateigenschaften.
  • Modular. Modulares Design, Plattformtechnologie und platzsparend.
  • Nutzerfreundlich. Angenehme Filterbedienung über zentrale Einheit.
  • Praktisch. Unkomplizierte Instandhaltung.
  • Ergebnissicher. Optimierter Verarbeitungsprozess und stabile Prozessparameter.
  • Ergebnisreich. Siebwechselvorgang bis zu alle 2 min möglich.
BritAS Filter Filterfläche [cm2] Speichervolumen [Liter] max. Ausstoß [kg/h]
ABMF-BV-C-0570-07 570 7 900
ABMF-BV-C-0570-09 570 9 1200
ABMF-BV-C-0570-12 570 12 1500
ABMF-BV-C-0750-09 750 9 1200
ABMF-BV-C-0750-12 750 12 1500
ABMF-BV-C-1050-09 1050 9 1200
ABMF-BV-C-1050-12 1050 12 1500
ABMF-BV-C-1050-15 1050 15 2000
ABMF-BV-C-1050-19 1050 19 2500
ABMF-BV-C-1600-12 1600 12 1300
ABMF-BV-C-1600-15 1600 15 1600
ABMF-BV-C-1600-19 1600 19 2000
ABMF-BV-C-1600-25 1600 25 2700

*Ausstoßwerte auf Basis von LDPE, abhängig von Material, Viskosität, Filterfeinheit und Verschmutzungsgrad.
